Ova karta je napravljena u cilju da prikaže prostorno gdje se nalaze različita ležišta industrijskih minerala i stijena i kakav je njihov status u pogledu istraženosti i eksploatacije u Federaciji Bosne i Hercegovine. Radi preglednosti karte pored ležišta prikazane su samo pojave gipsa i bušotina sa pojavom kamene soli, dok su ostale pojave mineralnih sirovina izostavljene. Karta je urađena u sklopu izrade Katastra ležišta i pojava mineralnih sirovina Federacije Bosne i Hercegovine u razmjeri 1:400 000, a uradio je Sektor za mineralne sirovine Federalnog zavoda za geologiju.
Na karti je prikazano 11 vrsta industrijskih minerala i stijena i 115 ležišta i pojava.
Od vrsta industrijskih minerala i stijena na prostoru Federacije BiH zastupljene su: gips, magnezit, barit, pirofilit, kamena so, kvarcit, kristalni i žični kvarc, kvarcni pijesak, keramičke i vatrostalne gline, jezerska kreda i industrijski krečnjak.
Na Karti ležišta industrijskih minerala i stijena FBiH, status ležišta i pojava mineralnih sirovina se može raspoznati na osnovu boje, kojom su napisani nazivi ležišta i pojava, a kod pojava je i manja veličina znaka u odnosu na ležište. Usvojili smo da simboli ležišta i pojava industrijskih minerala i stijena budu žute boje, kao i na ostalim kartama mineralnih sirovina koje smo ranije uradili.
Status ležišta prema stepenu istraženosti i stadijumu eksploatacije razvrstali smo na sljedeće kategorije:
(Nazivi ležišta i pojava napisani su raznim bojama shodno statusu)
Crnom bojom - Eksploatacijono polje (ležište koje ima eksploataciono pravo, odnosno
ležište sa potpunom dokumentacijom na kojem se vrši eksploatacija);
Plavom bojom - Istražni prostor (ležište koje ima istražno pravo ili je u fazi istraživanja);
Ljubičastom bojom - ležište sa dokazanim rezervama na kome nije vršena eksploatacija;
Zelenom bojom - ležište na kome nije vršena eksploatacija;
Pink bojom - ležište na kome je prekinuta eksploatacija i
Svijetlosmeđom bojom - ležište na kojem je završena eksploatacija.

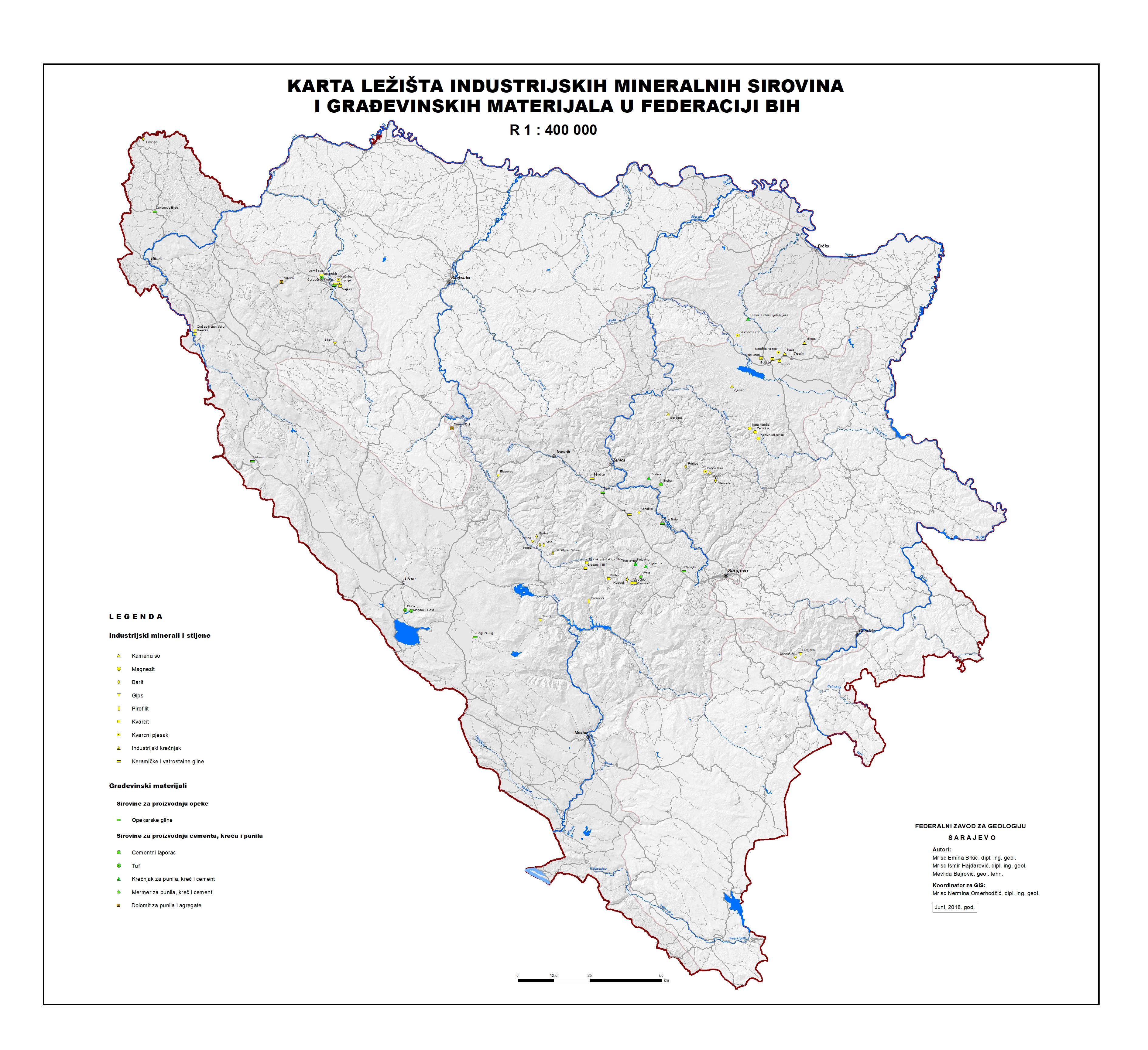

Karta ležišta industrijskih mineralnih sirovina i građevinskih materijala u Federaciji BiH
R 1:400000
